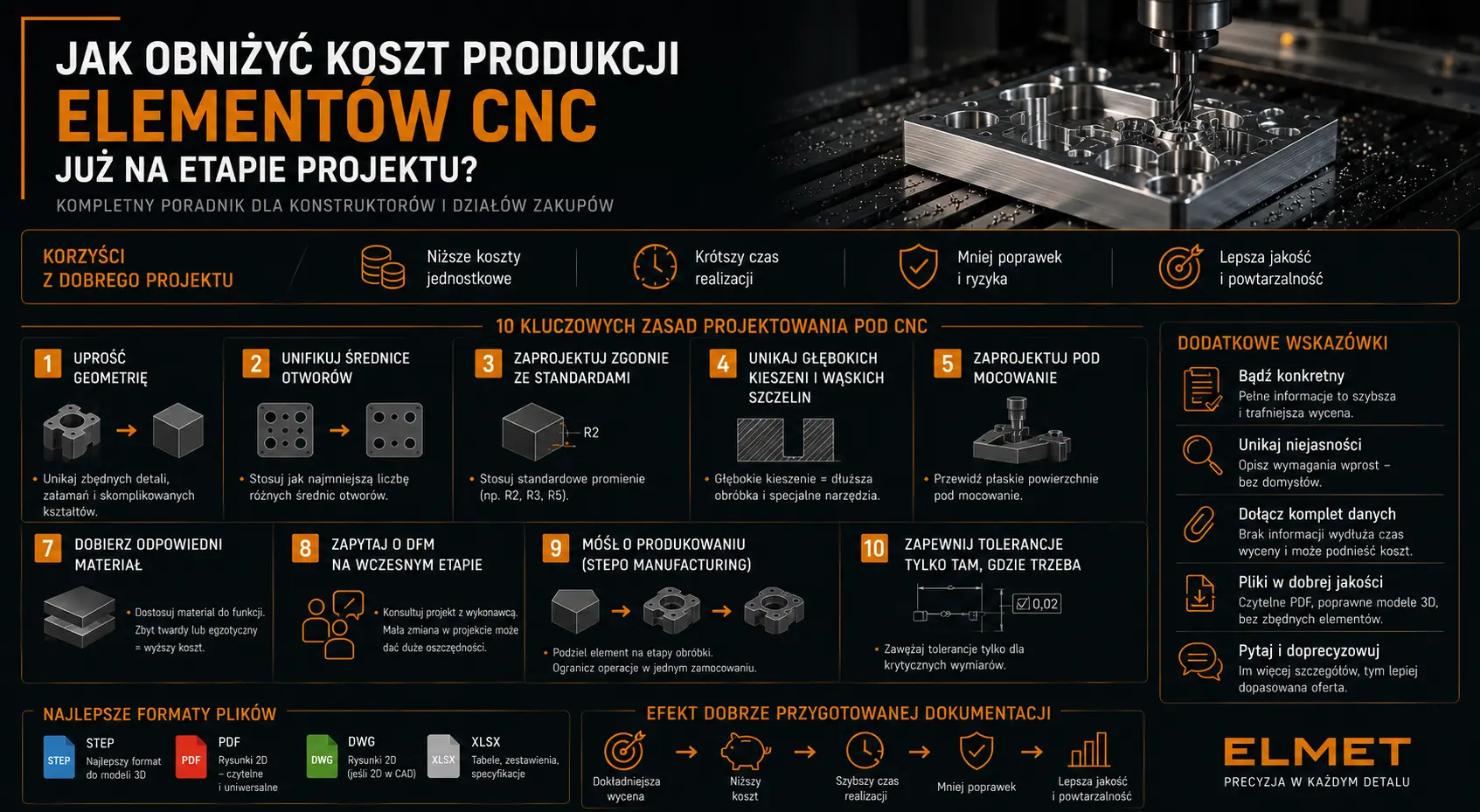

Jak obniżyć koszt produkcji elementów CNC już na etapie projektu? Kompletny poradnik dla konstruktorów i działów zakupów

W skrócie

Jeżeli chcesz obniżyć koszt produkcji CNC, zacznij od projektu, nie od szukania najtańszego wykonawcy.

Projekt odpowiada za większość decyzji, które później przekładają się na czas pracy maszyny, liczbę przezbrojeń, zużycie narzędzi, kontrolę jakości i ryzyko odrzutu. Nadmierne tolerancje, zbyt skomplikowana geometria, niepotrzebne gwinty albo brak modelu STEP potrafią podnieść cenę nawet wtedy, gdy sam detal wydaje się prosty.

• Największy wpływ na koszt mają geometria, materiał, tolerancje i liczba operacji.
• Kompletna dokumentacja przyspiesza wycenę CNC i ogranicza liczbę pytań.
• DFM CNC pozwala uprościć detal bez utraty jego funkcji.
• Konsultacja projektu z wykonawcą często obniża koszt produkcji kolejnych serii.

Dlaczego koszt produkcji zaczyna się jeszcze przed uruchomieniem maszyny?

Dwa podobne detale mogą wymagać zupełnie innego czasu obróbki.

Wycena CNC nie zależy wyłącznie od czasu pracy obrabiarki. Operator może wykonać dwa pozornie podobne elementy z tego samego materiału i na tej samej maszynie, ale jeden detal zajmie kilkadziesiąt minut, a drugi ponad godzinę. Różnica najczęściej wynika z projektu.

To konstruktor decyduje o geometrii, materiale, tolerancjach, sposobie bazowania, wykończeniu powierzchni oraz liczbie operacji technologicznych. Każda z tych decyzji wpływa na koszt produkcji CNC: czas programu, dobór narzędzi, liczbę pomiarów, przezbrojenia i kontrolę jakości.

W praktyce oznacza to, że element można zaprojektować poprawnie funkcjonalnie, ale niekoniecznie ekonomicznie. Właśnie tu zaczyna się projektowanie pod CNC.

Czym jest projektowanie pod technologię CNC?

DFM CNC nie upraszcza produktu za wszelką cenę. Usuwa koszt, który nie daje wartości użytkowej.

Projektowanie pod technologię CNC, czyli Design for Manufacturing, polega na tworzeniu detali tak, aby były możliwie proste, powtarzalne i ekonomiczne w wykonaniu. Nie chodzi o pogorszenie jakości, lecz o eliminację rozwiązań, które nie poprawiają funkcji elementu, a wydłużają frezowanie CNC, toczenie CNC, wiercenie, gwintowanie albo kontrolę wymiarową.

Dobry projekt powinien odpowiadać na trzy pytania: czy element spełni swoją funkcję, czy da się go wykonać powtarzalnie i czy da się go wykonać rozsądnym kosztem. Jeżeli odpowiedź na wszystkie trzy pytania brzmi tak, dokumentacja jest dobrze przygotowana do produkcji.

Jak ta wiedza wpływa na koszt produkcji?

Każda decyzja podjęta na etapie projektowania wpływa na późniejszy koszt wykonania elementu. Nie zawsze są to duże zmiany - często wystarczy drobna korekta geometrii lub dokumentacji, aby znacząco uprościć proces produkcyjny.

Przykładowo:

• zwiększenie promieni wewnętrznych pozwala zastosować większe i wydajniejsze narzędzia,
• ograniczenie liczby różnych średnic otworów skraca czas przezbrojeń,
• rozsądny dobór tolerancji zmniejsza liczbę pomiarów i ryzyko odrzutu detalu,
• wybór odpowiedniego materiału może skrócić czas obróbki oraz ograniczyć zużycie narzędzi.

W praktyce oznacza to, że dobrze przygotowany projekt nie tylko przyspiesza realizację zamówienia, ale również pozwala ograniczyć koszt wykonania bez wpływu na jakość gotowego elementu.

Dlatego przed rozpoczęciem produkcji warto skonsultować dokumentację z wykonawcą. Często już na etapie wyceny można wskazać rozwiązania, które obniżą koszt produkcji i jednocześnie zachowają wszystkie wymagane parametry techniczne.

Co najbardziej wpływa na koszt produkcji elementów CNC?

Najdroższe decyzje często są zapisane w rysunku jeszcze przed pierwszą rozmową z wykonawcą.

Największy wpływ na cenę mają czynniki, które można przeanalizować przed wysłaniem zapytania. Warto potraktować je jako pierwszą listę kontrolną przed wyceną CNC.

Warto zauważyć, że większość tych obszarów da się zoptymalizować przed etapem produkcji. Dlatego dobrze przygotowany projekt może obniżyć koszt obróbki metali skuteczniej niż samo porównywanie kilku ofert.

15 błędów projektowych, które niepotrzebnie zwiększają koszt produkcji

Najczęstsze problemy nie wynikają ze złej intencji, tylko z braku technologicznej perspektywy na etap obróbki.

1. Zbyt małe promienie wewnętrzne

Frez nie wykonuje narożników „na ostro”. Im mniejszy promień, tym mniejsze i mniej sztywne narzędzie, wolniejsze parametry skrawania oraz większe ryzyko drgań. Jeżeli promień nie jest wymagany funkcjonalnie, warto go zwiększyć.

2. Nadmiernie dokładne tolerancje

Tolerancje wpisywane „na wszelki wypadek” należą do najdroższych błędów. Każda dodatkowa dokładność może oznaczać wolniejszą obróbkę, więcej pomiarów i większe ryzyko odrzutu. Tolerancje powinny dotyczyć przede wszystkim powierzchni współpracujących.

3. Zbyt skomplikowana geometria

Każda kieszeń, rowek, podcięcie albo trudno dostępna powierzchnia wydłuża program i czas pracy maszyny. Czasem wystarczy połączyć dwie kieszenie, ujednolicić głębokość albo ograniczyć liczbę wariantów otworów, aby skrócić proces.

4. Niepotrzebna liczba różnych otworów

Projekt z wieloma zbliżonymi średnicami wymaga większej liczby narzędzi i zmian. Jeżeli funkcjonalnie wystarczy jedna średnica, jej ujednolicenie skraca program, obróbkę i kontrolę.

5. Nieodpowiedni materiał

Materiał powinien wynikać z warunków pracy detalu, nie z przyzwyczajenia. Stal nierdzewna, trudniejsze gatunki stali albo droższe aluminium mogą być uzasadnione, ale jeżeli element pracuje w łagodnym środowisku, czasem wystarczy stal konstrukcyjna z odpowiednim zabezpieczeniem.

6. Zbyt głębokie kieszenie

Głębokie kieszenie wymagają dłuższego frezu, mniejszej sztywności narzędzia i wolniejszych parametrów. Jeżeli głębokość nie wynika z funkcji elementu, warto ją ograniczyć albo zmienić koncepcję wykonania.

7. Projekt nieuwzględniający mocowania

Detal musi zostać pewnie zamocowany i zbazowany. Cienkie ścianki, brak powierzchni bazowych, asymetria albo konieczność obróbki ze wszystkich stron mogą wymagać dodatkowych uchwytów i przezbrojeń.

8. Niepotrzebne gwinty

Każdy gwint to dodatkowa operacja. W części projektów można użyć standardowych elementów złącznych, tulei albo nakrętek nitowanych. Gwinty są potrzebne, ale warto sprawdzić, czy każdy z nich jest uzasadniony.

9. Bardzo cienkie ścianki

Cienkie ścianki są podatne na drgania, odkształcenia i przegrzewanie. Utrzymanie tolerancji wymaga wtedy ostrożniejszych parametrów, częstszych kontroli i większego doświadczenia operatora.

10. Brak myślenia o kolejności operacji

Projekt powinien pozwalać na logiczną kolejność obróbki. Jeżeli najpierw powstaną delikatne żebra, a później usuwana będzie duża ilość materiału, rośnie ryzyko odkształceń i poprawek.

11. Niepotrzebne wymagania wykończenia powierzchni

Niska chropowatość, szlifowanie albo dodatkowe fazowanie powinny mieć uzasadnienie. Powierzchnie niewidoczne lub niewspółpracujące często nie potrzebują takiego samego standardu jak powierzchnie montażowe.

12. Brak informacji o serii

Inaczej wycenia się prototyp, inaczej produkcję małoseryjną, a inaczej większą serię. Informacja o planowanych kolejnych zamówieniach pozwala dobrać proces i ewentualne oprzyrządowanie bardziej ekonomicznie.

13. Zbyt późna konsultacja technologiczna

Jeżeli wykonawca otrzymuje projekt dopiero po jego zatwierdzeniu, pole manewru jest mniejsze. Krótka konsultacja przed zamknięciem dokumentacji często pozwala uprościć detal bez zmiany funkcji.

14. Niekompletna dokumentacja

Brak modelu STEP, rysunku PDF, materiału, liczby sztuk albo wymagań jakościowych oznacza dodatkowe pytania. To wydłuża wycenę i zwiększa ryzyko przyjęcia błędnych założeń.

15. Wybór oferty tylko po cenie jednostkowej

Najniższa cena nie zawsze oznacza najniższy koszt całego projektu. Poprawki, opóźnienia, reklamacje i brak doradztwa technologicznego mogą kosztować więcej niż różnica między dwiema ofertami.

Jak wygląda optymalizacja projektu z perspektywy wykonawcy?

W ELMET najczęściej analizujemy promienie, tolerancje, średnice, materiał i sposób wykonania.

Większość projektów trafiających do wyceny da się w jakimś stopniu zoptymalizować. Nie dlatego, że są źle zaprojektowane. Konstruktorzy koncentrują się przede wszystkim na funkcji wyrobu, a wykonawca widzi dodatkowo wpływ geometrii na frezowanie CNC, toczenie CNC, mocowanie, kontrolę i powtarzalność.

Najczęściej proponowane zmiany dotyczą zwiększenia promieni naroży, ograniczenia liczby średnic otworów, ujednolicenia gwintów, zmiany materiału na łatwiejszy w obróbce, rozsądniejszych tolerancji albo innego podziału elementu na operacje.

Takie zmiany zwykle nie wpływają na funkcjonalność gotowego wyrobu, ale mogą skrócić czas produkcji, poprawić powtarzalność i ułatwić realizację kolejnych serii.

Przykład: stalowy wspornik przed i po analizie DFM

Przykład poglądowy pokazuje, gdzie najłatwiej znaleźć oszczędności.

Klient przesłał projekt stalowego wspornika. Pierwotna dokumentacja zawierała 18 różnych średnic otworów, tolerancję +/-0,02 mm na większości wymiarów, promienie R1 oraz trzy głębokości kieszeni.

Po wspólnej analizie liczba średnic została ograniczona do 6, większość tolerancji zastąpiono ogólną klasą dokładności, promienie zwiększono, a kieszenie ujednolicono. Projekt zachował pełną funkcjonalność, ale proces technologiczny stał się prostszy i bardziej powtarzalny.

Jak przygotować dokumentację do wyceny CNC?

Komplet informacji skraca czas odpowiedzi i ogranicza ryzyko błędnej wyceny.

Minimalny zestaw danych do wyceny powinien obejmować model STEP, rysunek PDF, plik DXF jeżeli dotyczy, materiał, liczbę sztuk, tolerancje, wykończenie powierzchni, termin realizacji oraz informację, czy zamówienie dotyczy prototypu, produkcji jednostkowej czy serii.

Model STEP pozwala szybko przeanalizować geometrię 3D. Rysunek PDF wskazuje wymiary krytyczne, tolerancje i wymagania, których sam model nie opisuje wystarczająco precyzyjnie. Dzięki temu wykonawca może policzyć realny koszt produkcji elementów stalowych i innych detali bez zbędnych założeń.

5 rzeczy, które możesz zrobić jeszcze dzisiaj

Szybka optymalizacja projektu przed wysłaniem zapytania.

• Usuń tolerancje, które nie mają znaczenia dla działania elementu.
• Zwiększ promienie naroży tam, gdzie nie są krytyczne.
• Ogranicz liczbę średnic otworów i typów gwintów.
• Dołącz model STEP oraz czytelny rysunek PDF.
• Zapytaj wykonawcę, czy widzi możliwość optymalizacji projektu.

Już te działania bardzo często pozwalają obniżyć koszt produkcji CNC bez wpływu na jakość użytkową detalu.

Czy zawsze najtańsza oferta oznacza najniższy koszt?

W zakupach technicznych warto patrzeć szerzej niż na cenę jednostkową.

Najniższa cena wykonania nie zawsze oznacza najniższy koszt całego projektu. Dłuższy termin może zatrzymać montaż, poprawki mogą wygenerować dodatkowe koszty, a brak konsultacji technologicznej może sprawić, że kolejna seria będzie tak samo droga jak pierwsza.

Przy wyborze wykonawcy warto ocenić doświadczenie, park maszynowy, możliwość doradztwa, kontrolę jakości, terminowość i komunikację. W praktyce wykonawca, który pomaga zoptymalizować projekt, często pozwala zaoszczędzić więcej niż wynosi różnica między dwiema ofertami.

Produkcja jednostkowa, małoseryjna i seryjna

Wielkość serii zmienia sposób patrzenia na koszt jednostkowy.

W produkcji jednostkowej dużą część kosztu stanowi przygotowanie programu, ustawienie maszyny, dobór narzędzi i pierwsza kontrola jakości. Dlatego pojedyncze sztuki są relatywnie drogie.

W produkcji małoseryjnej koszty przygotowania rozkładają się na kilka lub kilkanaście elementów, więc cena jednostkowa zaczyna spadać. Przy produkcji seryjnej najważniejsza staje się stabilność procesu, powtarzalność, automatyzacja i dobrze zaprojektowany detal.

Warto projektować element z myślą o przyszłych seriach, nawet jeżeli pierwsze zamówienie obejmuje tylko kilka sztuk.

Kiedy warto poprosić wykonawcę o analizę projektu?

Najlepiej przed ostatecznym zatwierdzeniem dokumentacji.

Projektant koncentruje się na funkcji, technolog na sposobie wykonania, a operator na stabilnym i szybkim procesie produkcyjnym. Dopiero połączenie tych perspektyw pozwala stworzyć element funkcjonalny, powtarzalny i ekonomiczny.

Przed wysłaniem zapytania warto zadać proste pytanie: czy widzicie możliwość uproszczenia tego elementu bez pogorszenia jego parametrów? Bardzo często odpowiedź brzmi: tak.

Checklista przed wysłaniem zapytania

Ta lista pomaga przygotować projekt do CNC i przyspieszyć wycenę.

• Czy dołączono model STEP?
• Czy dołączono rysunek PDF?
• Czy określono materiał i ilość sztuk?
• Czy wszystkie tolerancje są uzasadnione?
• Czy promienie naroży są możliwe do wykonania standardowymi narzędziami?
• Czy ograniczono liczbę średnic otworów i typów gwintów?
• Czy określono wymagane wykończenie powierzchni?
• Czy wskazano termin realizacji i charakter produkcji?
• Czy projekt został skonsultowany z wykonawcą?

Najważniejsze wnioski

Najwięcej pieniędzy można zaoszczędzić przed uruchomieniem maszyny.

Projekt ma większy wpływ na koszt niż sama obróbka. Każda niepotrzebna komplikacja, zbyt dokładna tolerancja, źle dobrany materiał albo brak danych w dokumentacji może zwiększyć cenę i wydłużyć termin.

Jeżeli jesteś na etapie projektowania nowego elementu lub planujesz zlecić jego wykonanie, warto przeanalizować dokumentację jeszcze przed wysłaniem zapytania. W ELMET analizujemy projekty nie tylko pod kątem możliwości wykonania, ale również pod kątem optymalizacji kosztu, czasu produkcji i powtarzalności.
