W skrócie
Dokładniejsze tolerancje nie zawsze oznaczają lepszy produkt.
W wielu przypadkach zwiększają jedynie koszt produkcji, wydłużają czas realizacji i wymagają dodatkowej kontroli jakości. Kluczem jest określenie tolerancji tylko tam, gdzie mają one rzeczywisty wpływ na funkcjonowanie gotowego elementu.

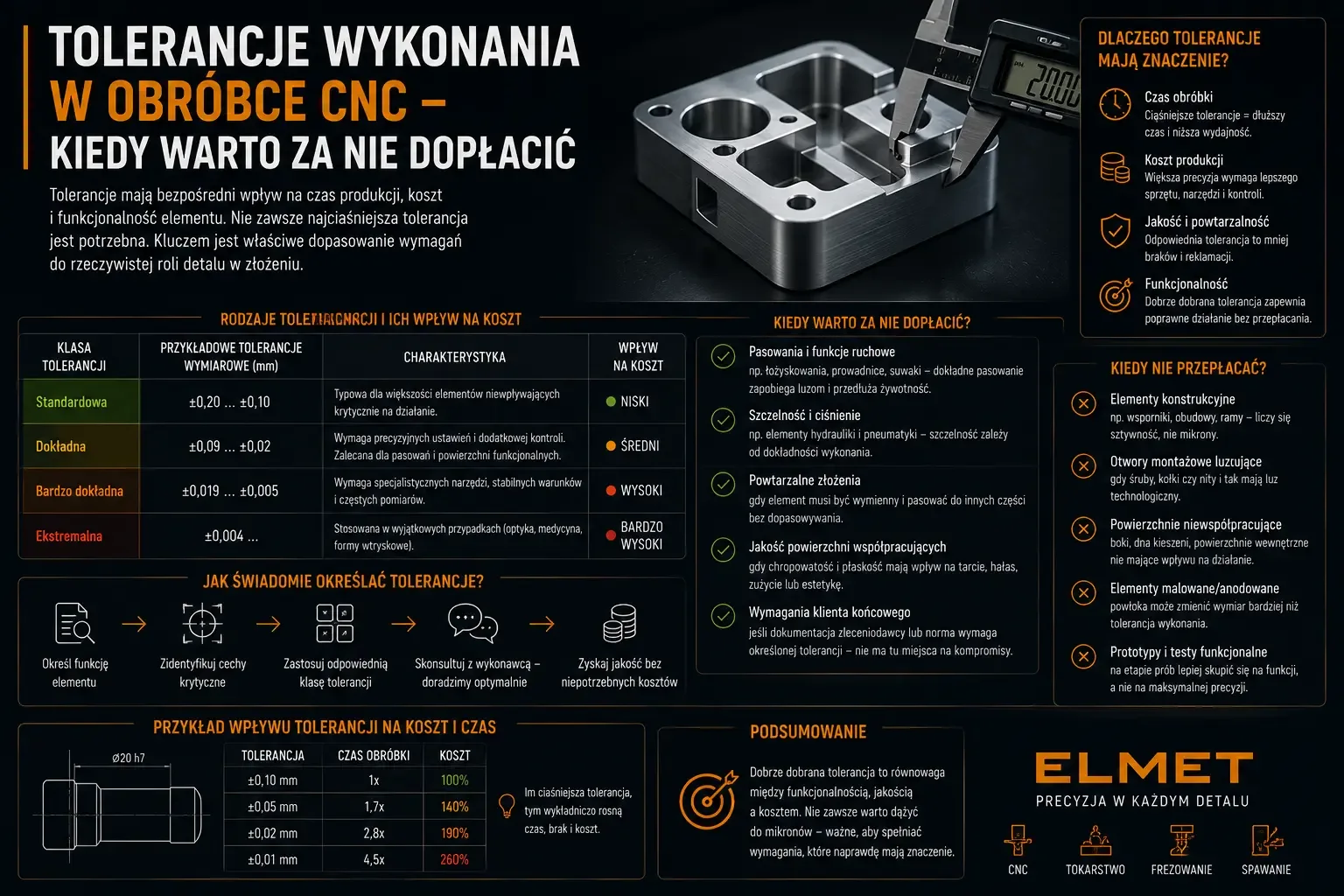

Czym są tolerancje wykonania?
Tolerancje określają dopuszczalną różnicę między wymiarem nominalnym a rzeczywistym.
Żaden proces produkcyjny nie pozwala wykonać elementu z idealną dokładnością. Każda technologia - niezależnie od tego, czy mówimy o frezowaniu CNC, toczeniu, cięciu czy spawaniu - wiąże się z określonymi odchyłkami wymiarowymi.
To właśnie dlatego na rysunkach technicznych stosuje się tolerancje. Określają one, o ile rzeczywisty wymiar może różnić się od wartości nominalnej i nadal będzie uznawany za prawidłowy.
Przykład: wymiar nominalny 50 mm z tolerancją +/-0,10 mm oznacza, że prawidłowo wykonany element może mieć wymiar od 49,90 mm do 50,10 mm.
To niewielka różnica, ale z punktu widzenia technologii produkcji ma ogromne znaczenie.
Dlaczego tolerancje wpływają na koszt produkcji?
Zmiana z +/-0,10 mm na +/-0,02 mm może oznaczać zupełnie inny proces wykonania.
To jedno z najczęściej zadawanych pytań przez klientów. Pozornie zmiana tolerancji wydaje się niewielka, ale dla wykonawcy może oznaczać wolniejsze parametry skrawania, większą liczbę pomiarów i bardziej wymagającą kontrolę jakości.
Bardziej wymagające tolerancje oznaczają najczęściej:
- wolniejsze parametry skrawania,
- większą liczbę pomiarów,
- częstsze kontrole jakości,
- większe ryzyko odrzutu detalu,
- wyższe wymagania dotyczące stabilności procesu,
- większe zużycie narzędzi.
W efekcie czas wykonania jednego elementu może znacząco się wydłużyć, a koszt produkcji wzrosnąć.
Czy zawsze warto stosować najdokładniejsze tolerancje?
Nie. Tolerancje powinny wynikać z funkcji elementu.
To jeden z najczęstszych mitów w branży. Wielu projektantów przyjmuje zasadę: im dokładniej, tym lepiej. W praktyce jest dokładnie odwrotnie.
Jeżeli dana powierzchnia nie współpracuje z innymi częściami, nie przenosi obciążeń i nie wpływa na dokładność montażu, stosowanie bardzo małych odchyłek najczęściej nie przynosi żadnych korzyści.
Powoduje jedynie wzrost kosztów. Dlatego dobrą praktyką jest stosowanie wysokiej dokładności wyłącznie tam, gdzie jest ona rzeczywiście uzasadniona.
Kiedy warto stosować dokładne tolerancje?
Wysoka dokładność jest potrzebna tam, gdzie wpływa na montaż, bezpieczeństwo lub trwałość.
Istnieje wiele sytuacji, w których wysoka dokładność jest niezbędna. Dotyczy to między innymi powierzchni współpracujących z łożyskami, gniazd pod tuleje, elementów prowadzących, części wymagających szczelności, połączeń pasowanych oraz elementów pracujących z dużą prędkością.
W takich przypadkach dokładne tolerancje są konieczne i bezpośrednio wpływają na bezpieczeństwo oraz trwałość gotowego produktu.
Problem pojawia się wtedy, gdy te same wymagania stosowane są również dla powierzchni, które nie pełnią żadnej istotnej funkcji. To właśnie wtedy koszt produkcji rośnie bez żadnych korzyści.
8 najczęstszych błędów przy określaniu tolerancji
1. Nadawanie tej samej dokładności wszystkim wymiarom
To najczęściej spotykany błąd. Nie każdy wymiar wymaga takiej samej precyzji. W praktyce większość powierzchni może zostać wykonana zgodnie z tolerancjami ogólnymi. Dokładność warto pozostawić jedynie tam, gdzie ma ona znaczenie funkcjonalne.
2. Brak tolerancji ogólnych
Jeżeli dokumentacja nie określa klasy tolerancji, wykonawca musi przyjąć własne założenia lub dopytać o szczegóły. To wydłuża proces wyceny i zwiększa ryzyko nieporozumień.
Najczęściej stosowanym rozwiązaniem jest wskazanie odpowiedniej klasy zgodnej z normą ISO 2768.
3. Zbyt dokładne tolerancje „na wszelki wypadek”
Projektant nie jest pewien, jaka dokładność będzie potrzebna, więc dla bezpieczeństwa wpisuje bardzo małe odchyłki. Dla wykonawcy oznacza to dłuższy czas obróbki, dodatkowe pomiary, większą liczbę kontroli jakości i wyższe ryzyko odrzucenia elementu.
Jeżeli wysoka dokładność nie wynika z funkcji detalu, warto pozostawić tolerancje ogólne.
4. Brak tolerancji geometrycznych tam, gdzie są naprawdę potrzebne
Nie każdy problem można rozwiązać tolerancją wymiarową. Często znacznie ważniejsze są prostopadłość, równoległość, współosiowość, płaskość albo bicie.
Ich brak może spowodować, że element będzie zgodny z wymiarami, ale mimo to nie będzie poprawnie współpracował z pozostałymi częściami.
5. Nadmierna liczba wymiarów kontrolowanych
Niektóre rysunki zawierają tolerancje praktycznie dla każdego wymiaru. W praktyce oznacza to konieczność sprawdzenia kilkudziesięciu parametrów podczas kontroli jakości.
Każdy dodatkowy pomiar wydłuża produkcję, zwiększa koszt i podnosi ryzyko błędu. Dlatego warto określać wymagania przede wszystkim dla wymiarów krytycznych.
6. Nieuwzględnienie technologii wykonania
Różne technologie pozwalają osiągnąć różną dokładność. Frezowanie CNC, toczenie CNC, cięcie laserowe, cięcie plazmowe i spawanie mają swoje ograniczenia.
Projektując element, warto uwzględnić możliwości procesu produkcyjnego. Pozwala to uniknąć sytuacji, w której wymagania są znacznie wyższe niż rzeczywiście potrzebne.
7. Brak konsultacji z wykonawcą
Jeżeli projekt budzi wątpliwości, warto jeszcze przed rozpoczęciem produkcji skonsultować go z wykonawcą. Doświadczony technolog często wskaże miejsca, w których można zastosować tolerancje ogólne, uprościć geometrię albo zmienić sposób wykonania elementu.
Takie zmiany nie wpływają na funkcjonalność wyrobu, ale pozwalają znacząco ograniczyć koszt produkcji.
8. Kopiowanie tolerancji z poprzednich projektów
Nowy projekt często powstaje na bazie wcześniejszej dokumentacji. Razem z geometrią kopiowane są również wszystkie tolerancje. Problem w tym, że nowy detal często pracuje w zupełnie innych warunkach.
Dlatego tolerancje zawsze powinny wynikać z funkcji konkretnego elementu, a nie z poprzedniego projektu.
Jak ta wiedza wpływa na koszt produkcji?
Tolerancje należą do tych elementów dokumentacji, które najmocniej wpływają na cenę detalu.
Zmniejszenie tolerancji nawet o kilka setnych milimetra może oznaczać konieczność zastosowania dokładniejszych narzędzi, wolniejszą obróbkę, częstsze pomiary, większy udział kontroli jakości i wyższy odsetek braków.
Jednocześnie w wielu projektach nie przynosi to żadnych korzyści użytkowych. Dlatego każda tolerancja powinna odpowiadać na jedno pytanie: czy ten wymiar rzeczywiście musi być aż tak dokładny?
Jeżeli odpowiedź brzmi „nie”, warto pozostawić tolerancję ogólną i ograniczyć koszt produkcji.
Perspektywa ELMET
Największe oszczędności często wynikają z kilku drobnych decyzji projektowych.
Podczas przygotowywania wycen często spotykamy dokumentację, w której niemal wszystkie wymiary posiadają bardzo dokładne tolerancje. Po rozmowie z klientem okazuje się, że jedynie kilka z nich ma rzeczywiste znaczenie dla działania gotowego elementu.
Pozostałe można wykonać zgodnie z tolerancjami ogólnymi, bez wpływu na jakość produktu. To właśnie takie sytuacje pokazują, jak ważna jest analiza projektu jeszcze przed rozpoczęciem produkcji.
Kilka drobnych zmian w dokumentacji często pozwala skrócić czas wykonania i ograniczyć koszt całego zlecenia.
Warto zapamiętać
Tak dokładnie, jak jest to potrzebne.
Nie projektuj z myślą: „Im dokładniej, tym lepiej”. Projektuj z myślą: „Tak dokładnie, jak jest to potrzebne”.
To jedna z podstawowych zasad projektowania pod technologię CNC.
Checklista
Jeżeli chcesz ograniczyć koszt produkcji, sprawdź tolerancje przed wysłaniem dokumentacji.
- Stosuj tolerancje tylko tam, gdzie są potrzebne.
- Korzystaj z tolerancji ogólnych.
- Uwzględniaj technologię wykonania.
- Konsultuj projekt z wykonawcą.
- Nie kopiuj bezrefleksyjnie tolerancji z innych projektów.
Już te działania pozwalają znacząco usprawnić proces produkcyjny i ograniczyć koszt wykonania elementów.
Podsumowanie
Tolerancje powinny wynikać z funkcji detalu, a nie z przyzwyczajenia.
Tolerancje są jednym z najważniejszych elementów dokumentacji technicznej. To one określają, z jaką dokładnością powinien zostać wykonany detal i w jaki sposób będzie później kontrolowana jego jakość.
Jednocześnie są również jednym z głównych czynników wpływających na koszt produkcji. Najlepszą praktyką jest stosowanie dokładności wyłącznie tam, gdzie jest ona rzeczywiście potrzebna.
Pozwala to skrócić czas obróbki, ograniczyć liczbę pomiarów, zwiększyć wydajność produkcji, obniżyć koszt wykonania i zachować wymaganą funkcjonalność gotowego elementu.
